Description

Použitie:
Regulačná stanica DRS KT- 160 sa môže použiť pre domácnosti,komunálne a priemyseľné objekty s odberom max. 160 m3/h.
Použiva sa najmä tam,kde je meracie zariadenie umiestnené ďalej od regulačnej stanice a kde je požiadavka aj na estetické prevedenie a umiestnenie.
Všetky zariadenia regulačnej stanice spĺňajú požiadavky bezpečnej prevádzky.Armatúry a potrubia sú chránené proti korózii.
Vstupný pretlak je prevádzkový pretlak distribučnej siete,výstupný pretlak je prevádzkový pretlak spotrebiča.

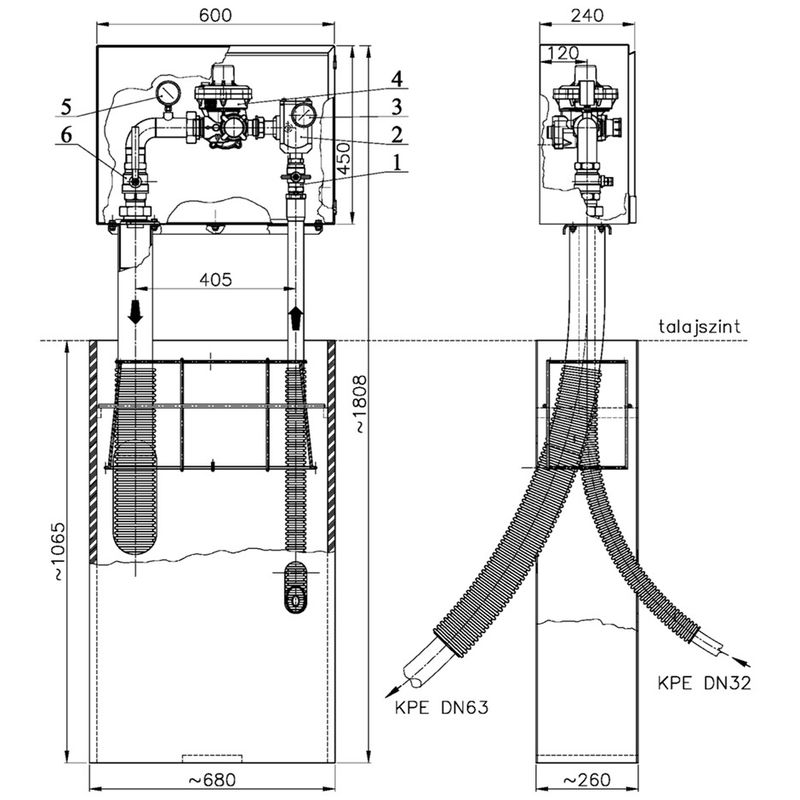

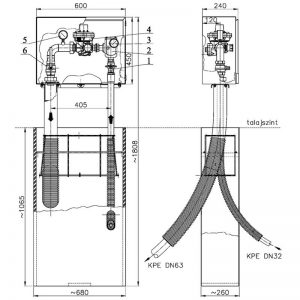

Armatúry:
1.Na vstupe GU + * prechodka PE -oceľ
2.Filter KF DN 25
3.Tlakomer na vstupe
4.Regulátor VF-160
5.Tlakomer na výstupe
6.Guľový uzáver na výstupe

Armatúry označené * nie sú súčasťou reg.stanice,ale sú potrebné potrebné k inštalácii. Dodávame na požiadanie.

Technické údaje:
Pripojenie k plynovodu na vstupe * prechodkou PE/oceľ (EN 7908/2 DIN 8074/8075),na výstupe oceľová rúra DN 50 ( EN 10025:98, DIN EN10025
Typ regulátora: VF-160,podľa vstupného a výstupného pretlaku – treba uviesť pri objednávaní.

Pvst =0,01 – 1,0 MPa, Pvýst= 2-20 kPa podľa požiadavky
Médium: zemný plyn, PB,

Montáž: na betónový základ,a ako ukazuje obrázok,montáž je rýchla a jednoduchá. Ak je vstupné potrubie PE,prechodka PE/oceľ je nad úrovňou terénu,v zemi nie sú žiadne spoje,nehrozí nebezpečenstvo úniku plynu. Výstup: * prechodka PE/oceľ ,alebo oceľové potrubie.
Poznámka:k reg.stanici sa môžu pripojiť aj oceľové potrubia.
Reg.stanica je umiestnená v plastovej skrini (možnosť doplniť polovičným plastovým podstavcom.)
